O QUE É UM RESISTOR?

É um dispositivo eletrônico de dois terminais que não tem polaridade, sua principal função é a dissipação de calor, um processo no qual a energia elétrica é convertida em energia térmica, ou seja, o calor, a unidade de medida do resistor é a ohm (Ω). Basicamente, é um componente que controla o fluxo de elétrons entre seus terminais e, portanto, é um elemento passivo que resiste ao fluxo de elétrons. A lei de Ohm define a relação tensão-corrente característica de uma resistência ideal:

V = IR

  • V é a tensão entre os dois terminais do resistor.
  • I é a corrente que flui através do resistor.
  • R   é o valor do resistor.

Em uma resistência ideal, a relação tensão-corrente é linear e o valor da resistência permanece constante. No entanto, em geral, na realidade, as resistências são não lineares devido aos efeitos da temperatura. À medida que a corrente aumenta, a temperatura aumenta, resultando em maior resistência, o resistor nos permite controlar a corrente no circuito de acordo com a nossa necessidade. Além disso, um resistor real tem uma capacidade limitada de dissipação de energia designada em watts e pode falhar após esse limite ser atingido.


SIMBOLOGIA

Em geral, existem dois padrões que são usados ara denotar o símbolo de uma resistência, à do " Intitute of Electrical and Electronics" (IEEE) e do " " International ElectroTechnical Comision” ( IEC). O símbolo IEEE é uma linha em ziguezague Zang como mostrado abaixo:


O símbolo IEC corresponde ao seguinte:


TIPOS DE RESISTores:

  • Resistor de valor ajustável manualmente:
  1. Potenciômetros
  2. Reostatos
  3. Resistores variáveis
  • Resistor que varia de acordo com parâmetros externos:
  1. Termistores
  2. Varistores
  3. Fotoresistores

Todos os resistores modernos de valor fixo podem ser classificados em quatro grupos

  1. Resistência de carbono : Feita de pó de carbono ou pasta de grafite, baixos valores de potência.
  2. Resistência do filme ou Cermet : Feita de pasta condutora de óxido de metal, valores muito baixos de tensão .
  3. Resistência da bobina de fio : corpos metálicos para montagem do dissipador de calor, classificações de potência muito alta.
  4. Resistência de semicondutor : Tecnologia de filme fino de montagem em superfície de alta frequência - precisão.

COMO É CALCULADA A RESISTÊNCIA?

Se o material de uma resistência é homogêneo e tem uma área de seção transversal constante, como o cilíndrico mostrado na figura, então a resistência é dada por:

R=
ρL / A

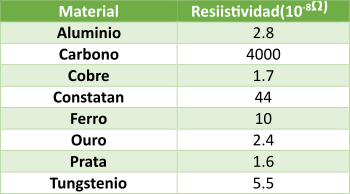

onde   ρ   é a resistividade ou resistência específica do material;   L   é o comprimento do fio e A   é a área transversal. A tabela apresenta a resistividade de condutores comum.


Os resistores usados ara montar circuitos são empacotados em várias formas, incluindo componentes axiais, componentes de montagem em superfície, encapsulamento em linha duplo (DIP) e encapsulamento em linha simples (SIP), que contém vários resistores em um pacote que se acopla convenientemente em placas de circuito impresso,

O resistor tem uma potência máxima que permite dissipar a corrente na forma de calor. Os valores mais comuns são 1/4 watt e 5% de tolerância para usos comuns, eletrônicos de potência e projetos mais específicos usarão resistores de dissipação mais pesados. A potência de 1/4 watt significa que o resistor pode queimar se for necessário dissipar mais energia do a especificada.

Os resistores de precisão de filme de metal têm incertezas menores ou iguais a 1% e estão disponíveis em uma ampla faixa de valores em comparação com os de menor tolerância.

COMO saber O VALOR DE UM RESISTOR?

Os três valores importantes que devemos conhecer são a resistência elétrica, a máxima dissipação de potência e a tolerância. Esses valores são indicados no pacote, dependendo do tipo disso. O primeiro passo para a leitura de um resistor é a compreensão do que cada banda significa.

  • A primeira banda que corresponde à extremidade esquerda é aquela que representa o dígito mais significativo do resistor.
  • A segunda banda representa o segundo dígito mais significativo.
  • A terceira faixa representa o terceiro dígito mais significativo da resistência
  • A quarta banda representa o poder de 10 elevado à cor correspondente e multiplicado pela primeira, segunda e terceira bandas.
  • A quinta faixa representa tolerância de resistência

Nos resistores de 4 bandas, deve-se eliminar o primeiro ponto ou a primeira banda e continuar do ponto 2 ou da segunda banda até o ponto 5

VARIAÇÃO DA RESISTÊNCIA COM A TEMPERATURA

À medida que a temperatura do ambiente aumenta, a resistência do material muda. O motivo dessa mudança não se deve a variações nas dimensões do material, mas à mudança na resistividade do material. Quando há um aumento na temperatura, o calor causará uma vibração atômica e essas vibrações causarão uma colisão entre os elétrons livres e os elétrons nas camadas internas do átomo. Essas colisões usarão a energia de elétrons livres.   Se mais colisões ocorrerem, mais energia eletrônica livre será usada e a resistência ao fluxo de corrente aumentará.   Este é o caso dos drivers.

No caso dos isoladores, a resistência diminui com o aumento da temperatura. O motivo é a disponibilidade da quantidade de elétrons livres que são liberados de seu estágio cativo.

Em termos matemáticos, uma mudança fracionária na resistência é diretamente proporcional à mudança na temperatura.

ΔR / R0
α ΔT

Onde ΔR é a pequena mudança na resistência

∆R = R – R0
R é a resistência à temperatura T
R0 é a resistência à temperatura T0
ΔT é mudança de temperatura
ΔT = T - T0

Se denotarmos a constante de proporcionalidade na equação anterior como alfa ( α )

Então

ΔR / R0
= α ΔT

Onde α é o coeficiente de temperatura da resistência.

O coeficiente de temperatura de resistência é usado para descrever a mudança relativa na resistência em associação com a mudança na temperatura.

Se a mudança de temperatura for pequena, a equação acima pode ser escrita como

R = R0[1 + α (T -T0 )]

Se a resistência aumenta com o aumento da temperatura, diz-se que o material tem um coeficiente de temperatura positivo.   Podemos identificar esses materiais como drivers.

Se a resistência diminui com o aumento da temperatura, então é dito que o material tem um coeficiente de temperatura negativo.   Esses materiais podemos identificar como isolantes.


CARACTERÍSTICAS TÉCNICAS GERAIS

1.      Resistência nominal.

É o valor teórico esperado no final do processo de fabricação.

2.       Tolerância

Diferença entre os desvios superior e inferior. É dado em porcentagem. Isso nos dá uma ideia da precisão do componente. Quando o valor da tolerância é grande, podemos dizer que a resistência não é precisa, mas quando o valor é baixo, a resistência é mais precisa.

3.      Potência nominal.

Potência que o elemento pode dissipar continuamente sem sofrer deterioração. Os valores normalizados mais usados são: 1/8, ¼, ½, 1, 2, ..., 5 W
