💡 Compuerta NOR ▷ Puerta Lógica ◁



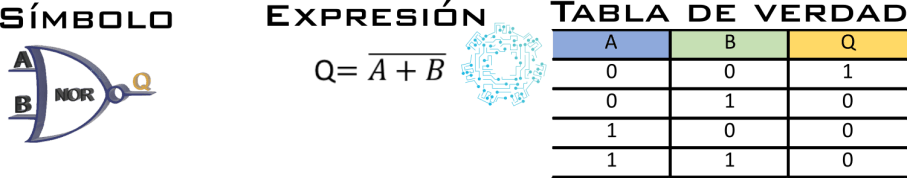

Es una combinación de las compuertas OR y NOT, en otras palabras la compuerta NOR es la versión inversa de la compuerta OR. Al tener sus entradas en estado inactivo “0” su salida estará en un estado activo “1”, pero si alguna de las entradas pasa a un estado binario “1” su salida tendrá un estado inactivo “0”.

Circuito Representativo de la Compuerta NOR

Se puede representar mediante un circuito con los interruptores y salida en paralelo, para tener la salida en estado activo “1” es necesario que ambos interruptores se encuentren abiertos, mientras alguno de los interruptores se encuentre cerrado la salida “y” tendrá un estado binario “0”.

  • Un interruptor abierto corresponde a inactivo “0” y el interruptor cerrado corresponde a activo “1”.

NOTA: Si se quiere implementar el circuito se deben tener cuidado, ya que al tener cualquier interruptor cerrado se provoca un corto circuito. Se recomienda usar una fuente de alimentación con protección contra corto circuito.



Diagrama de tiempo de la compuerta NOR

Para analizar circuitos lógicos complejos es útil bosquejar un diagrama de tiempo en el cual muestre simultáneamente los niveles de las entradas y salidas de un circuito en función del tiempo. En el siguiente diagrama de tiempo se ilustra cada posible combinación de valores de entrada y las salidas correspondientes de la compuerta lógica NOR, en otras palabras nos proporciona un resumen gráfico de las relaciones entrada/salida.

Compuerta NOR de 3 entradas

Es posible encontrar compuertas NOR con 3 entradas. La expresión del algebra booleana no cambia, por lo tanto, la salida de la compuerta NOR de 3 entradas es igual a inversa o negada de la suma de sus entradas.




Al tener un estado lógico “1” en alguna de sus entradas obtendremos a la salida un estado lógico “0” o inactivo, para tener la salida activa es necesario que todas las entradas se encuentren en un estado lógico “0”.

Compuertas NOR

Circuitos Integrados de la serie 74

  • 7402 - 4 Compuertas NOR de 2 entradas.

  • 7427 - 3 Compuertas NOR de 3 entradas.

  • 74260 - 2 Compuertas NOR de 4 entradas.

Circuitos Integrados de la serie 4000

  • 4001 - 4 Compuertas NOR de 2 entradas.

  • 4025 - 3 Compuertas NOR de 3 entradas.

  • 4002 - 2 Compuertas NOR de 4 entradas.
