💡 Compuerta XNOR ▷ Puerta Lógica ◁



Es la negación de la compuerta XOR, cuando las entradas sean iguales se representará una salida en estado “1” y si son diferentes la salida será un estado “0”.

Circuito Representativo de la Compuerta XNOR

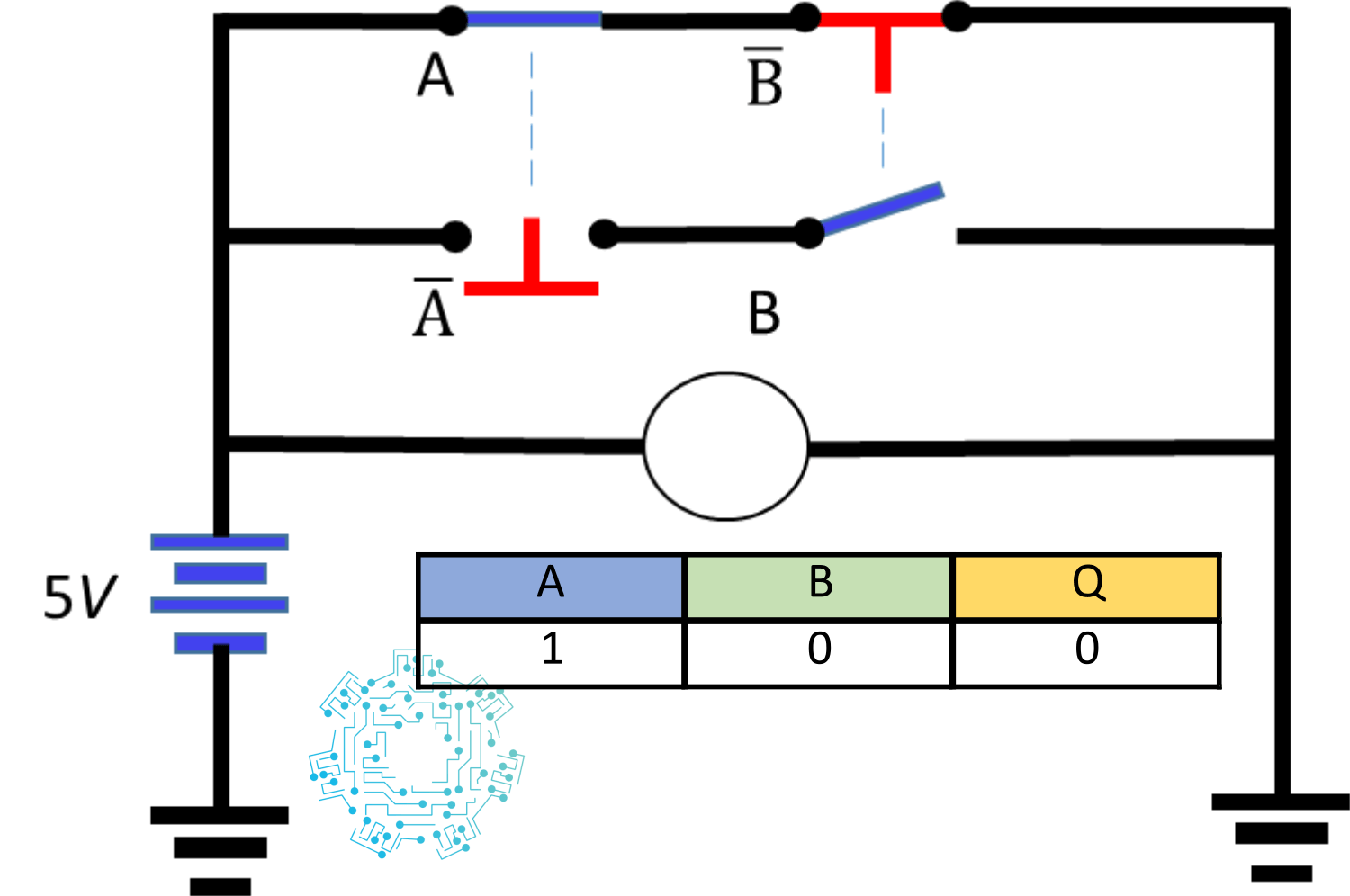

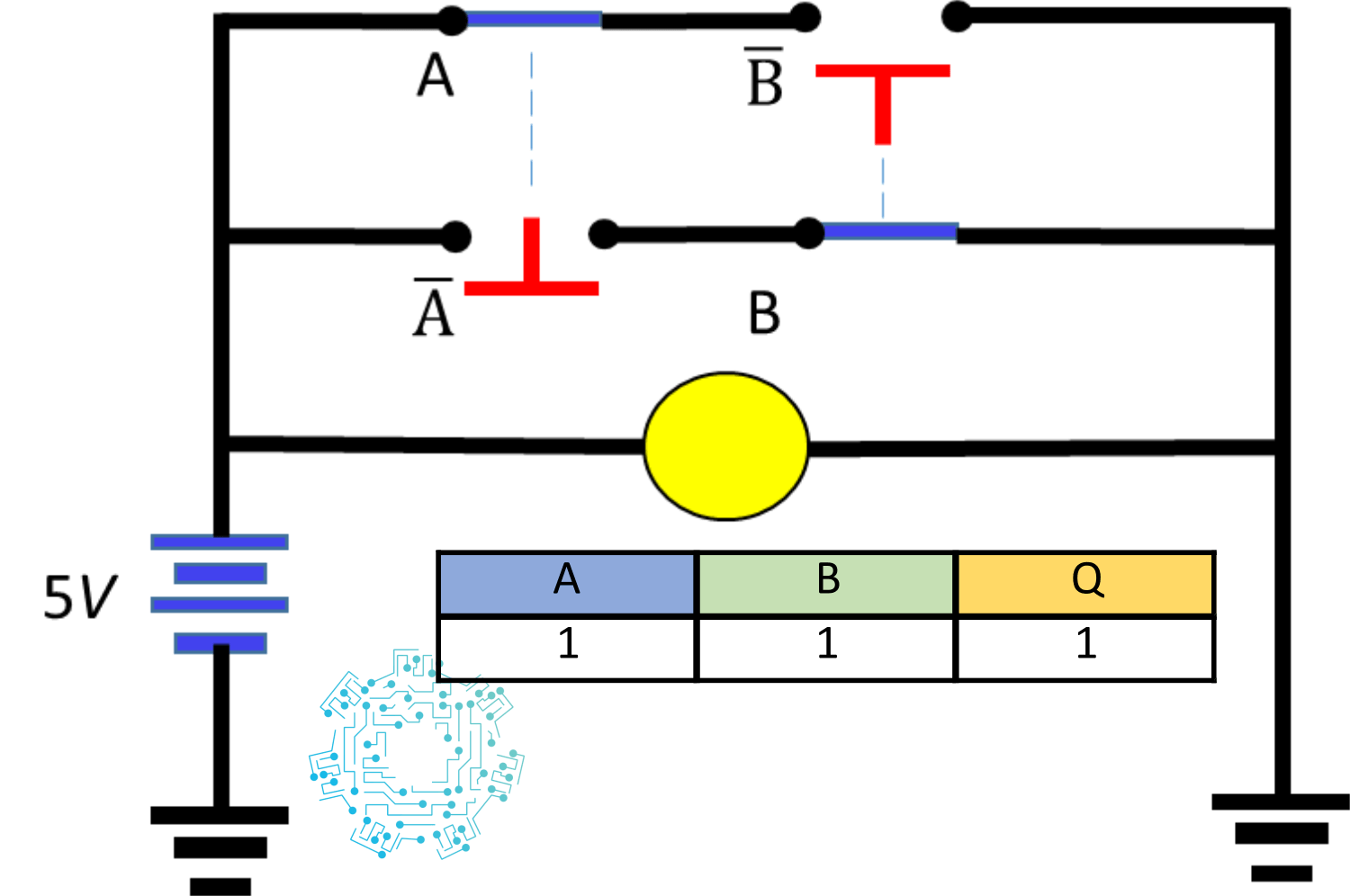

Su representación es mediante cuatro interruptores que se encuentran acoplados mecánicamente a su valor negado, de este modo cuando A se cierra entonces A´ se abre y viceversa, lo mismo ocurre con el interruptor B con respecto al B´. La salida se encuentra en paralelo a los interruptores por lo tanto se debe considerar el flujo de corriente por donde se tenga menor resistencia al paso de la corriente.

  • Un interruptor abierto corresponde a inactivo “0” y el interruptor cerrado corresponde a activo “1”.

NOTA: Si se quiere implementar el circuito se deben tener cuidado, ya que al tener un interruptor cerrado y el otro abierto se provoca un corto circuito. Se recomienda usar una fuente de alimentación con protección contra corto circuito.



Diagrama de tiempo de la compuerta XNOR

Para analizar circuitos lógicos complejos es útil bosquejar un diagrama de tiempo en el cual muestre simultáneamente los niveles de las entradas y salidas de un circuito en función del tiempo. En el siguiente diagrama de tiempo se ilustra cada posible combinación de valores de entrada y las salidas correspondientes de la compuerta lógica XNOR, en otras palabras nos proporciona un resumen gráfico de las relaciones entrada/salida.
