🔎 ¿QUÉ ES UN DIODO RECTIFICADOR?

Un diodo rectificador es útil para pasar sólo la mitad positiva o la mitad negativa de una señal de corriente alterna (CA), mediante el proceso de rectificación. Comúnmente los circuitos rectificadores son utilizados en el diseño de fuentes de poder, donde la potencia de corriente alterna (CA) se debe transformar en potencia de corriente directa (CD) lo cual es muy útil para circuitos electrónicos y digitales.


📍 RECTIFICADOR DE MEDIA ONDA

El circuito rectificador de media onda nos permite convertir corriente alterna en corriente continua, es el circuito más simple para explicar el concepto de rectificación. Los rectificadores de media onda producen una mayor cantidad de ondulaciones que los rectificadores de onda completa, por lo tanto es recomendable utilizar un condensador para suavizar y de esta manera eliminar la frecuencia armónica de corriente alterna (CA) de la salida de corriente directa (CD).

El siguiente circuito es la representación de un rectificador de media onda:




📍 RECTIFICADOR DE MEDIA ONDA CON FILTRO POR CONDENSADOR

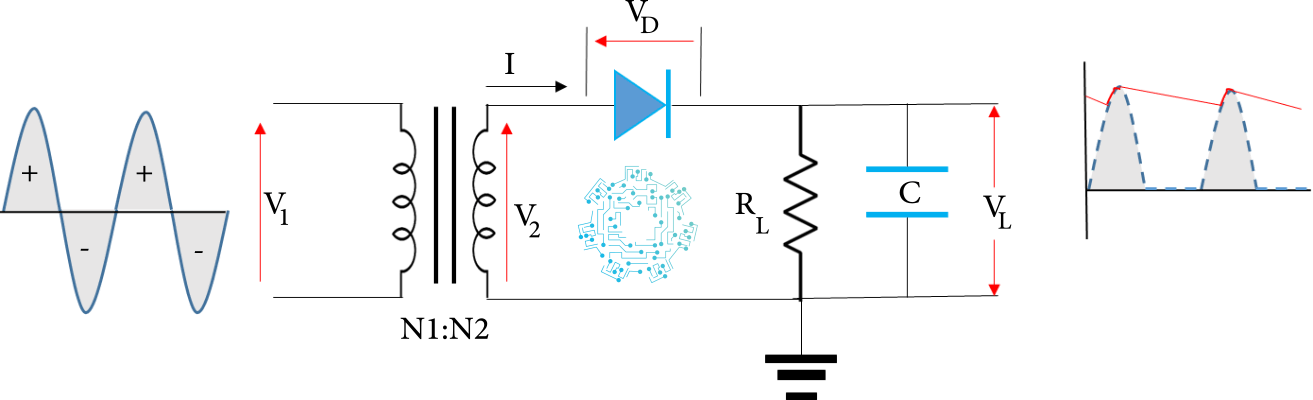

Al agregar un condensador en paralelo a la carga (RL) al circuito como se muestra provocará que la cantidad de ondulaciones presentes en la salida de corriente directa (CD) se reduzca considerablemente. Para eliminar grandes cantidades de frecuencias armónicas de corriente alterna en la salida de corriente directa se puede reducir utilizando condensadores de mayor valor, pero existen límites tanto en costo como en tamaño para los tipos de suavizado.




NOTA: El circuito rectificador de media onda empleando un condensador a la salida no es muy práctico para reducir el voltaje de ondulación, sería más recomendable utilizar la rectificación de onda completa en lugar de la rectificación de media onda.


📍 RECTIFICADOR DE ONDA COMPLETA

El circuito rectificador de onda completa es un circuito en el que nos permite aprovechar ambos semiciclos de la corriente alterna y obtener corriente directa, aunque los resultados de las ondas aparentan ser similares a la rectificación de media onda es posible observar diferencias y ventajas al emplear una rectificación de onda completa, se puede observar niveles de intensidad superiores y la caída de tensión es menor al aplicar una carga a nuestro circuito(En este caso la carga sería RL). Para poder hacer una rectificación de onda completa es necesario un transformador de toma central o  cuatro diodos en la configuración de “puente de diodos”. Es recomendable utilizar un transformador con toma central en el devanado secundario, con esto se puede lograr una mayor eficiencia en la rectificación de onda completa.




📍 PUENTE RECTIFICADOR

El puente rectificador o también conocido como puente de Graetz es un circuito electrónico que produce una salida de corriente directa simular a un rectificador de onda completa, este tipo de circuito requiere de cuatro diodos los cuales deben ser colocados como se muestra en la Figura, el puente rectificador permite la rectificación de onda completa de un transformador que no tenga una toma central(tap central).




💎 APLICACIONES DEL DIODO RECTIFICADOR

Algunas de las aplicaciones comunes del diodo rectificador son:

  • Rectificador de media onda

  • Rectificador de onda completa

  • Puente rectificador o puente de diodos

  • Doblador de tensión

  • Filtrado con condensadores

  • Detector de picos o demodulador de AM

  • Fuente de alimentación: Consiste en convertir una señal de corriente alterna en otra de corriente directa

  • Principalmente en circuitos

    • Circuitos rectificadores

    • Circuitos fijadores

    • Circuitos Recortadores

    • Diodos volantes
