ARDUINO: CONTROL Y MANEJO DE CARGAS



En este tema se enseñará a controlar distintas cargas como la corriente alterna de nuestras residencias, ya sean los 110 o 220 voltios, además de mayores voltajes a 5 volts.

Los pines de Arduino tienes sus límites, esto se debe considerar para los motores y otros circuitos, los límites de voltaje y amperaje ya se comentaron anteriormente pero aquí se vuelve a recordar:

  • Las salidas de voltaje son de 5 volts.

  • La corriente máxima por pin es de 40mA.

  • Un total de corriente de todos los pines de 200mA.

Para poder utilizar dispositivos con un voltaje o corriente mayor podemos usar alguno de los siguientes componentes:

Son activados con las salidas del Arduino.

Veamos en que consiste cada uno de estos componentes, se recomienda al lector buscar más información de cada uno de los componentes aquí nombrados para ampliar su conocimiento de estos.

Relevadores

  • Es un dispositivo electromecánico.

  • Un interruptor mecánico controlado por un circuito electrónico.

  • Una bobina o electroimán acciona uno o varios contactos que sirven como un switch.

  • Se pueden manejar voltajes de 120V/220V AC y también CC.

Símbolos y conexiones del relevador:

Al inducir corriente por la bobina los contactos abiertos se cierran y los cerrados se abren.

Ver más del Relé →

Transistores

  • Son un dispositivo electrónico semiconductor.

  • Puede ser usado en distintas formas.

    • Amplificador, switch, oscilador, conmutador, etc.

  • Puede ser PNP o NPN y construido con diversas tecnologías y características.

  • Tiene tres conexiones.

    • Base, Colector y Emisor.

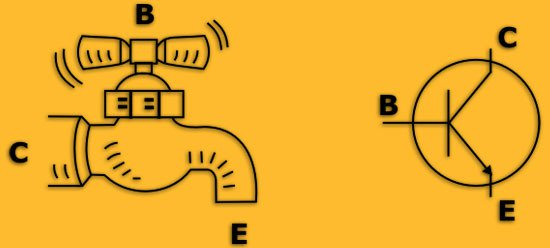

Para una mejor comprensión de estos, imaginemos como una llave de agua, la base será la llave para abrir o cerrar así como para controlar si sale más o menos agua, el colector de donde proviene el agua a una alta o baja presión y el emisor la boca de la llave, entre más abrimos la base más agua saldrá en el emisor, dependiendo de la presión del colector saldrá con mayor o menor fuerza, abajo se muestran los símbolos de los transistores y alguna forma de conexión.




Ver más del transistor

Optoacopladores

  • Es un circuito integrado o dispositivo semiconductor.

  • Se usa para aislar eléctricamente dos circuitos usando una señal óptica.

  • Tiene un fotoemisor y un fotoreceptor o fototransistor en un solo dispositivo.

Los optoacopladores no solo nos sirven para aislar, sino también para enviar señales y además leer señales digitales de mayor voltaje que 5 volts.

Símbolos y conexiones del optoacoplador:




Vídeo por Misael Saenz
