Comenzaremos haciendo el programa clásico del blink que en otro lenguaje de programación sería como el “Hola Mundo” ya que es el primer programa que se enseña, el código será el siguiente. Es muy importante que usted escriba el código para que pueda aprender correctamente y se vaya acostumbrando a la programación.


Arduino Led.png


Material requerido:

  • 1x Arduino.

  • 1x LED

  • 1x Resistor de 220Ω

  • 1x Protoboard

  • Jumpers

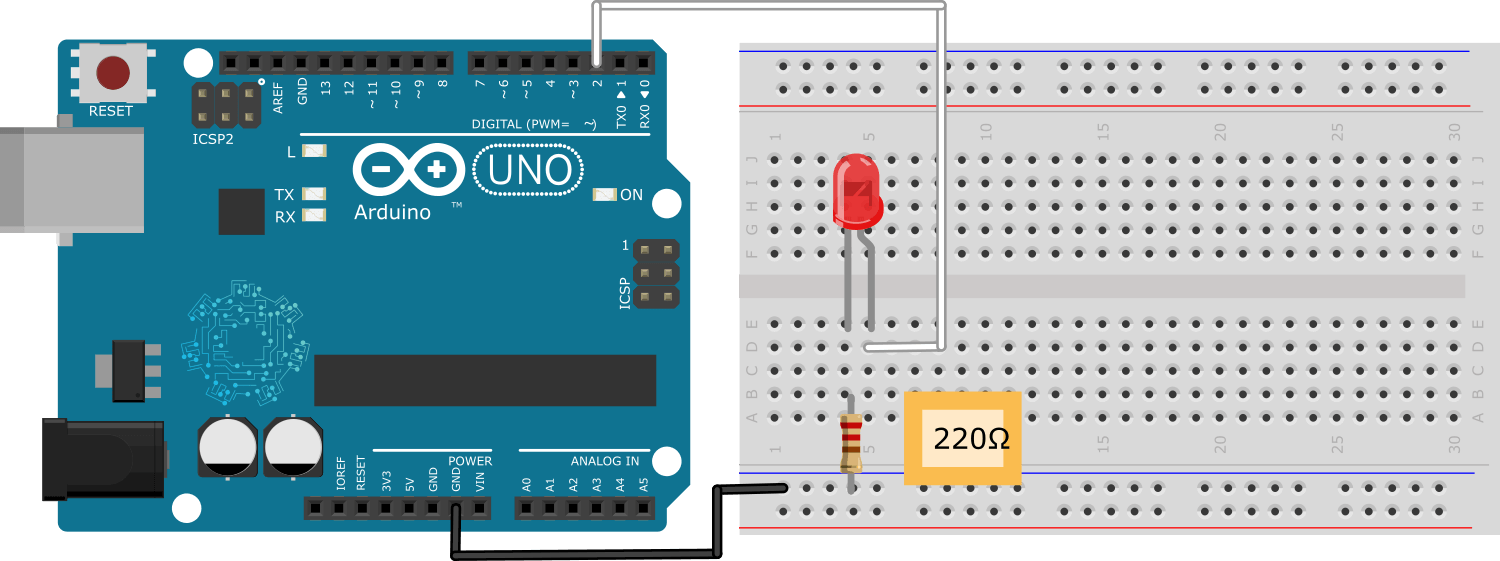

Esquema de montaje

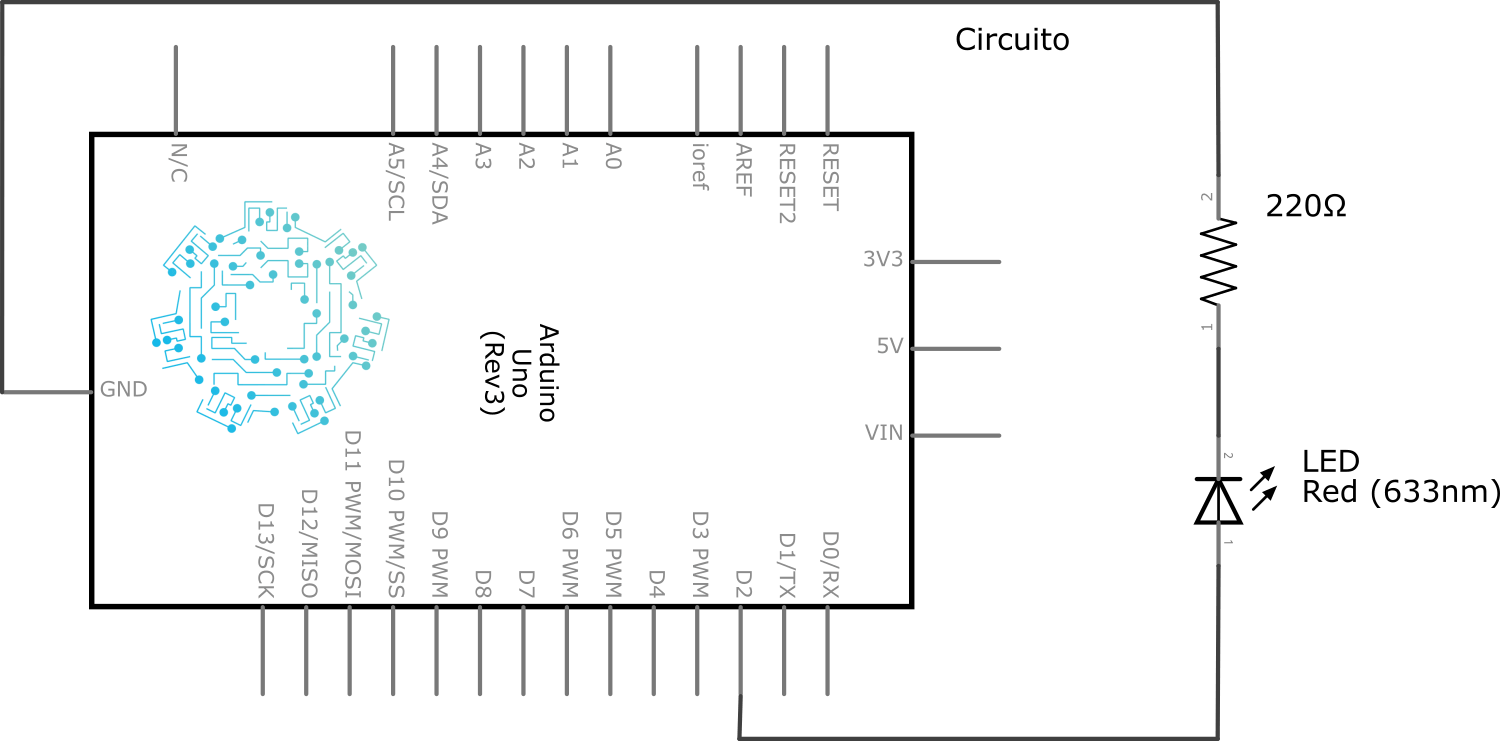

Como podemos observar en el esquema de conexión, requerimos conectar el anodo de nuestro LED a una terminal digital de nuestra tarjeta Arduino y la otra terminal correspondiente al cátodo del LED se coloca una resistencia en serie y a GND.

Clic en la imagen para ampliar.

Código

Usamos la palabra reservada #define para darle un alias a nuestro pin 2, el cual es LED, esto para tener un código mucho más limpio e identificar lo que  conectamos en cada pin de nuestro Arduino, por eso #define LED 2. Todo esto se hace arriba del void setup(), también en esta parte se definen las variables para almacenar datos, o sea variables globales.

Ahora dentro de void setup() configuramos nuestro pin como salida ya que enviaremos señales digitales de ALTO o BAJO, esto se hace mediante la función pinMode() que en su traducción al español sería “pin en modo de” , esta función recibe dos parámetros, uno que es el ALIAS o PIN y la otra parte que sería la palabra reservada INPUT u OUTPUT, en este caso usamos la segunda que es OUTPUT, ya que enviaremos pulsos y por eso lo configuramos como salida.

Lo siguiente será configurar nuestro programa de ejecución, esto entra en void loop(), lo que escribamos dentro de él se ejecutara infinitamente hasta que nosotros cortemos el ciclo por algún otro medio. Como queremos hacer el clásico blink, lo que quiere hacer es prender y apagar un led por un determinado tiempo, tenemos que enviar un pulso ALTO, para este caso usaremos la función digitalWrite()  que traducida al español será “escribe en digital un”, como pueden observar también recibe dos parámetros, uno es el ALIAS o PIN y la otra parte lo que queremos escribir, un ALTO o un BAJO y esto se hace mediante HIGH o LOW, en nuestro caso como queremos que prenda el led enviará un alto por un determinado tiempo, así que usamos la función delay(). Esta función recibe un parámetro ya sea una variable o un numero entero, este valor representa a los milisegundos que quiere decir esto que un segundo serán mil milisegundos, por eso delay(1000), este será el tiempo en que el led permanezca prendido. Ahora queremos que se apague, usamos de nuevo la función digitalWrite(), pero ahora enviamos un pulso bajo que será LOW y de nuevo queremos que esto suceda solo por un segundo así que volvemos a usar delay(1000), esto hará que nuestro led permanezca apagado durante un segundo, una vez que se haya echo la programación y el circuito finalmente se cargara el programa a nuestra tarjeta Arduino y veremos cómo se ejecuta nuestro blink infinitamente.

#define LED 2 //Damos el alias a nuestro pin 2.
void setup(){
pinMode(LED,OUTPUT); //Definimos el pin LED como salida.
}
void loop(){ //Definimos nuestra secuencia.
digitalWrite(LED,HIGH); //Mandamos un ALTO al LED.
delay(1000); //Tiempo en que permanece el LED prendido “un segundo”.
digitalWrite(LED,LOW); //Mandamos un BAJO al LED.
delay(1000); //Tiempo en que permanece el LED apagado “un segundo”.
}
