CÓDIGO de RESISTENCIAS por color y valores SMD



Podemos encontrar muchos diferentes tipos de resistencias disponibles, para identificar o calcular el valor de una resistencia es importante tener un sistema de marcado o utilizando un aparato de medición como lo es el óhmetro. El código de color de la resistencia es una forma de representar el valor en conjunto con la tolerancia. Los estándares para los registros de codificación de colores se definen en las normas internacionales IEC 60062, este estándar describe la codificación de colores para resistencias con extremos axiales y el código numérico para resistencias SMD.

Existen varias bandas para especificar el valor de la resistencia. Incluso se especifican la tolerancia, confiabilidad y tasa de falla. La cantidad de bandas varía de tres a seis.

CÓDIGO DE COLOR DE RESISTENCIA DE TRES BANDAS

El uso del código de color de tres bandas es muy raro.

  • La primera banda que corresponde al extremo izquierdo, representa el dígito más significativo del resistor
  • La segunda banda representa el segundo dígito más significativo.
  • La tercera banda representa la potencia de 10 elevada al color correspondiente y multiplicado por el número obtenido de la primer y segunda banda.
  •  La tolerancia para resistencias de tres bandas generalmente es del 20%.
Por ejemplo, si los colores en la resistencia están en el orden de Verde, Azul y Rojo de la izquierda, entonces la resistencia se puede calcular como 56 × 102 ± 20%. Esto es 5.6 KΩ ± 20%, esto significa que el valor de resistencia se encuentra en la región de 4480Ω a 6720Ω.

CÓDIGO DE COLOR DE RESISTENCIA DE CUATRO BANDAS

Este código de color de cuatro bandas es la representación más común en las resistencias.

  • La primera banda que corresponde al extremo izquierdo, representa el dígito más significativo del resistor
  • La segunda banda representa el segundo dígito más significativo.
  • La tercera banda representa la potencia de 10 elevada al color correspondiente y multiplicado por el número obtenido de la primer y segunda banda.
  •  La cuarta banda representa la tolerancia.

Existe una brecha significativa entre la tercera y cuarta banda, esta brecha ayuda a identificar la dirección de lectura.

Por ejemplo, si los colores en una resistencia de cuatro bandas están en el orden Verde, Negro, Rojo y Amarillo, entonces el valor de resistencia se calcula como 50 x 104 ± 2% = 500KΩ ± 2%.

CÓDIGO DE COLOR DE RESISTENCIA DE CINCO BANDAS

Las resistencias de alta precisión tienen una banda adicional que se utiliza para indicar el tercer valor significativo de la resistencia. El resto de las bandas indican los mismos parámetros que el código de color de cuatro bandas.

  • La primera banda que corresponde al extremo izquierdo, representa el dígito más significativo del resistor
  • La segunda banda representa el segundo dígito más significativo.
  • La tercera banda representa el tercer dígito más significativo.
  • La cuarta banda representa la potencia de 10 elevada al color correspondiente y multiplicado por el número obtenido de la primer, segunda y tercera banda.
  •  La quinta banda representa la tolerancia.

Se presenta una excepción cuando la cuarta banda es color Oro o Plata, en este caso, las dos primeras bandas indican los dos dígitos más significativos de resistencia, la tercera banda se utiliza para indicar el multiplicador, la cuarta banda se usa para indicar la tolerancia y la quinta banda se utiliza para indicar el coeficiente de temperatura con unidades de ppm/K.

Por ejemplo, si los colores en una resistencia de cinco bandas están en el orden Rojo, Azul, Negro, Naranja y Gris, entonces el valor de resistencia se calcula como 260 × 103 ± 0.05 = 260 KΩ ± 0.05%.

Por ejemplo, si los colores en una resistencia de cinco bandas están en el orden Rojo, Azul, Negro, Naranja y Gris, entonces el valor de resistencia se calcula como 260 × 103 ± 0.05 = 260 KΩ ± 0.05%.

CÓDIGO DE COLOR DE RESISTENCIA DE SEIS BANDAS

En el caso de las resistencias de alta precisión, hay una banda adicional para indicar el coeficiente de temperatura.

  • La primera banda que corresponde al extremo izquierdo, representa el dígito más significativo del resistor
  • La segunda banda representa el segundo dígito más significativo.
  • La tercera banda representa el tercer dígito más significativo.
  • La cuarta banda representa la potencia de 10 elevada al color correspondiente y multiplicado por el número obtenido de la primer, segunda y tercera banda.
  •  La quinta banda representa la tolerancia.
  • La sexta banda representa el coeficiente de temperatura.

El color más común utilizado para la sexta banda es el negro, que representa 100 ppm / K, esto indica que para un cambio de 100 °C en la temperatura, puede haber un cambio de 0.1% en el valor de resistencia. En general, la sexta banda representa el coeficiente de temperatura. Pero en algunos casos puede representar la confiabilidad y la tasa de fallas.

Por ejemplo, si los colores en una resistencia de seis bandas están en el orden Naranja, Verde, Blanco, Azul, Dorado y Negro, entonces la resistencia se calcula como 359 × 106 ± 5% 100 ppm / K = 359MΩ ± 5% 100 ppm / K .

Por ejemplo, si los colores en una resistencia de seis bandas están en el orden Naranja, Verde, Blanco, Azul, Dorado y Negro, entonces la resistencia se calcula como 359 × 106 ± 5% 100 ppm / K = 359MΩ ± 5% 100 ppm / K .

CÓDIGO DE TOLERANCIA EN LETRA PARA EL RESISTOR

El código de letra para la tolerancia:

K y M no deben confundirse con kilo y mega Ohms.

CÓDIGO DE RESISTENCIA SMD

Existen tres tipos de sistemas de codificación utilizados para marcar las resistencias SMD. Los cuales son:

  • Codificación de tres dígitos
  • Codificación de cuatro dígitos
  • Codificación E96

Código de tres dígitos

Los primeros dos números indican el valor más significativo de la resistencia y el tercer número indica el multiplicador por 10 en caso de que el dígito sea 1, 100 en caso de que el dígito sea 2 o 1000 en caso de que el dígito sea 3 y así sucesivamente.

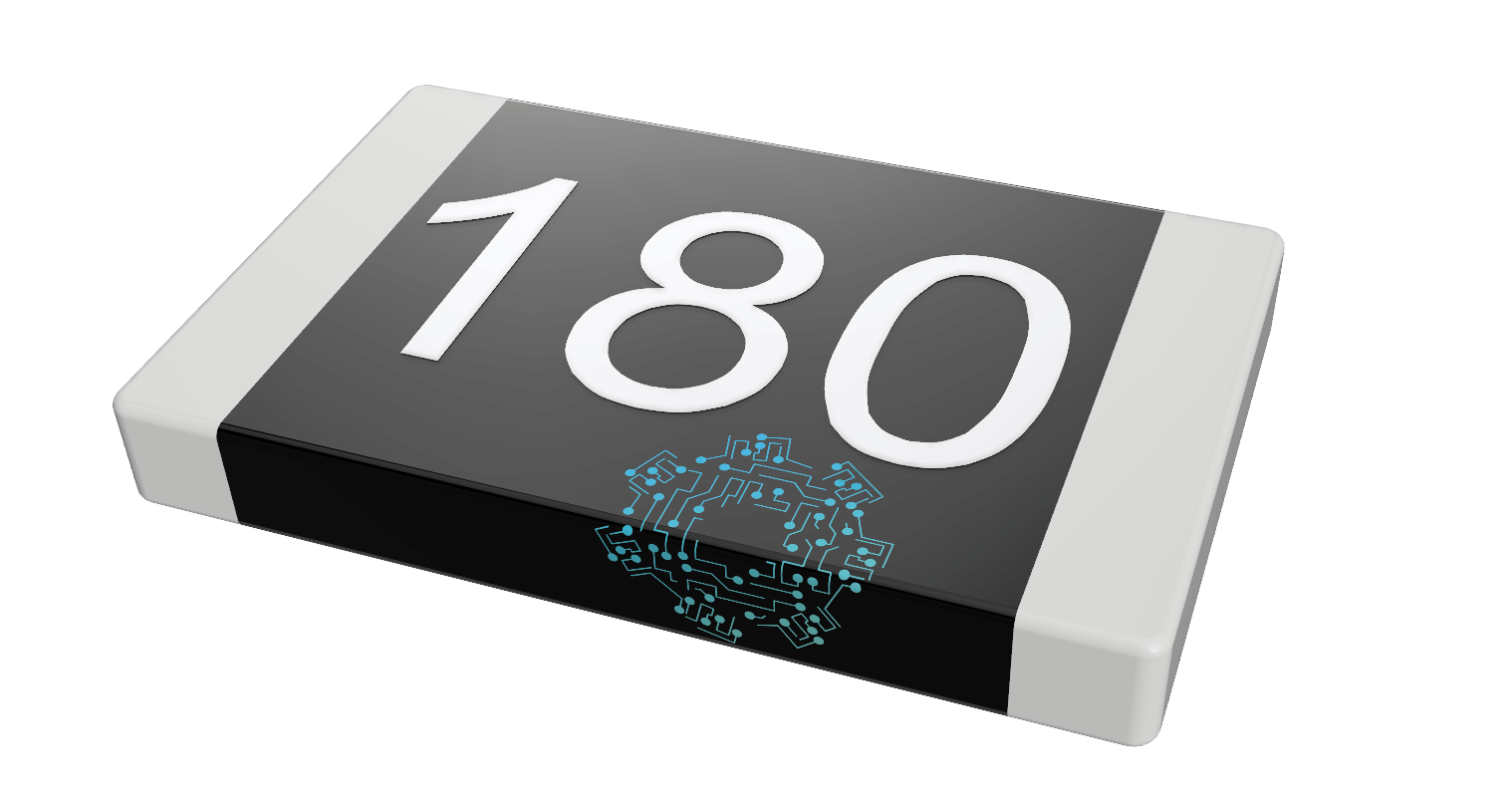

A continuación se muestra una resistencia SMD codificada de tres dígitos

Algunos ejemplos de códigos de tres dígitos son

450 = 45 * 100 = 45Ω
221 = 22 * 101 = 220Ω
105 = 10 * 105 = 1 MΩ

Si la resistencia es menor que 10Ω, entonces la letra R se usa para indicar la posición del punto decimal. Por ejemplo

3R3 = 3.3Ω
47R = 47 Ω

Código de cuatro dígitos

Para obtener más precisión, se marca un código de cuatro dígitos. El cálculo es similar al código de tres dígitos. Los primeros tres números indican el valor más significativo de la resistencia y el cuarto número indica el multiplicador.

A continuación, se muestra una resistencia SMD codificada de cuatro dígitos
Algunos ejemplos bajo este sistema son:

4700 = 470 * 100 = 470Ω
1001 = 100 * 101 = 1 KΩ
7992 = 799 * 102 = 79.9 KΩ

Para resistencias de menos de 100 Ω, R se usa para indicar la posición del punto decimal, por ejemplo:

15R0 = 15.0 Ω

Serie E

Electronic Industries Association (EIA por sus siglas en inglés) especificó un sistema de valor preferido estándar para resistencias y se denomina serie E. La IEC 60063 es un estándar internacional que define la serie numérica preferida en resistencias (y también para condensadores, inductores y diodos Zener). La codificación se basa en los valores de tolerancia, las diferentes series E disponibles son:

  • E3 50% de tolerancia
  • E6 20% de tolerancia
  • E12 10% de tolerancia
  • E24 5% de tolerancia
  • E48 2% de tolerancia
  • E96 1% de tolerancia
  • E192 0.5, 0.25, 0.1% y mayores tolerancias

Aunque la codificación E3 ya no se utiliza y la codificación E6 se utiliza muy raramente. El sistema de codificación E96 se utiliza para resistencias de alta precisión con una tolerancia del 1%.

Existe un sistema de codificación separado en el sistema de marcado EIA E96. Este sistema utiliza tres figuras para marcar. Los primeros dos, son números que indican los tres dígitos más significativos del valor de la resistencia. La tercera figura es una letra utilizada para indicar el multiplicador.

Las marcas EIA E96 en una resistencia SMD son



El esquema de código EIA 96 para multiplicadores se muestra a continuación

El esquema de código EIA E96 para valores significativos de resistencia se muestra a continuación



Algunos ejemplos del sistema de codificación EIA E96 son

  • 92Z = 887 × 0.001 = 0.887 Ω
  • 38C = 243 × 100 = 24.3 KΩ
