ūüí° Ley de Ohm ‚óĀ Ley de Watt ‚Ė∑ Potencia El√©ctrica



ūüĒé ¬ŅQu√© es la Ley de Ohm?

La Ley de Ohm es una de las leyes fundamentales de la electr√≥nica, define la relaci√≥n voltaje ‚Äď corriente caracter√≠stica de una resistencia ideal. La ley de Ohm define que la corriente que circula por un circuito el√©ctrico es directamente proporcional a la diferencia de potencial (V), e inversamente proporcional a la resistencia del circuito, se expresa matem√°ticamente mediante:

V = R x I

Donde:

  • V es la tensi√≥n entre las dos terminales del resistor en Voltios (V).

  • I es la corriente que fluye a trav√©s del resistor en Amperios (A).

  • R es el valor del resistor en Ohmios ‚Ą¶.

Para encontrar el voltaje, (V)

V = R x I

Para encontrar la corriente, (I)

I =
V / R

Para encontrar la resistencia, (R)

R =
V / I

La fórmula es muy simple y podemos encontrar en Internet diferentes imágenes que nos permite de alguna manera recordar como regla nemotécnica conocida como el triángulo de la Ley de Ohm.




De esta manera podemos obtener las ecuaciones dependiendo de la variable a encontrar, es una forma visual y f√°cil de interpretar.

Nota: En circuitos de corriente alterna se reemplaza la R por Z que corresponde a la impedancia del circuito.


ūüĒć ¬ŅQu√© es la Ley de Watt (Potencia El√©ctrica)?

La Ley de Watt hace referencia a la potencia el√©ctrica de un componente electr√≥nico o un aparato y se define como la potencia consumida por la carga es directamente proporcional al voltaje suministrado y a la corriente que circula por este. La unidad de la potencia es el Watt. El s√≠mbolo para representar la potencia es ‚ÄúP‚ÄĚ.

Para encontrar la potencia eléctrica (P) podemos emplear las siguientes formulas:

P = V x I
P =
V 2 / R
P =
I 2 / R

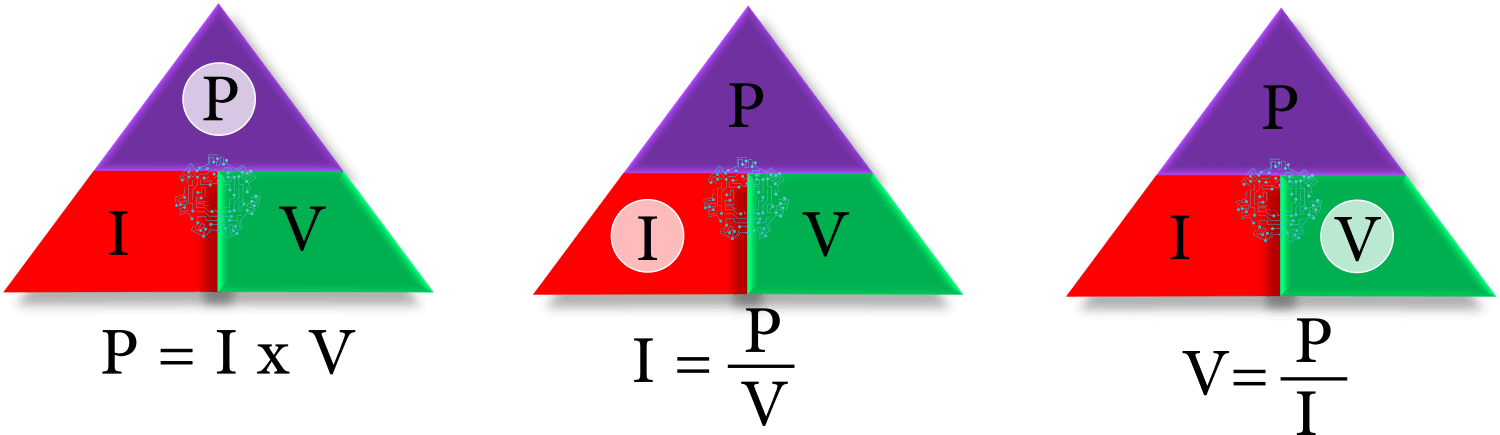

Ahora se han superpuesto las variables potencia, corriente y voltaje en un tri√°ngulo de potencia.




De igual manera que el triangulo de la ley de ohm dependiendo de la variable que queramos obtener se puede obtener visualmente del tri√°ngulo de potencia o triangulo de la ley de watt.

Si la potencia eléctrica es positiva (+P) quiere decir que el componente electrónico está consumiendo energía. Si la potencia eléctrica es negativa (-P) quiere decir que el componente electrónico produce o genera energía (Baterías, generadores…).

En la industria se expresa la potencia eléctrica mediante hp(E) que corresponde a caballos de fuerza eléctrico (Electrical horsepower). La equivalencia de esta unidad con el watt es:

1 hp = 745.699 871 582 270 22 W

Es com√ļn redondear a:

1hp = 746 W


⚡ Energía Eléctrica en Circuitos

La energ√≠a el√©ctrica es la proporci√≥n por unidad de tiempo, con la cual la energ√≠a el√©ctrica es transferida por un circuito el√©ctrico, es com√ļn medir el consumo de energ√≠a el√©ctrica de dispositivos electr√≥nicos en kilowatts ‚Äď hora (kWh), lo que define el consumo de energ√≠a de un componente de 1000 watts (W) de potencia durante una hora. La unidad de trabajo o energ√≠a el√©ctrica es el julio (J).

Energía eléctrica (J) = Potencia (W) x Tiempo (s)

J = P x t

El triángulo Energético:
