馃挕 Resistores o Resistencias en serie

Idioma (Language): English



Se dice que un conjunto de resistencias conectadas en serie tiene la misma corriente fluyendo a trav茅s de estas. En una red de resistencia en serie, la cantidad de corriente que fluye ser谩 la misma en todos los puntos de conexi贸n.

IR1=IR2=IR3=IAB

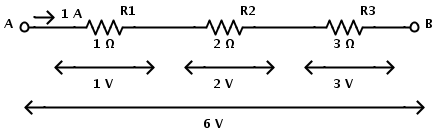

Considere el siguiente circuito resistivo en serie

Aqu铆 las resistencias 饾憛1, 饾憛2 y 饾憛3 cada una con valores 1, 2 y 3 respectivamente est谩n conectados en serie, es por ello que la misma corriente fluir谩 a trav茅s de todas las resistencias. La resistencia total del circuito es igual a la suma de las resistencias individuales.
Si RT es la resistencia total, entonces
RT=R1+R2+R3

Ahora la resistencia equivalente del circuito es

REQ=R1+R2+R3

REQ=1+2+3

REQ= 6
Las resistencias en combinaci贸n de series pueden ser reemplazadas por una sola resistencia REQ del valor de 6.

C谩lculo de voltaje

Para los resistores conectados en serie, el voltaje en cada resistor no sigue la misma regla que la corriente. En el caso de las resistencias en serie, el voltaje total a trav茅s de las resistencias es igual a la suma de las diferencias de potencial individual en cada resistencia.

En el circuito anterior, la diferencia de potencial en cada resistencia se puede calcular utilizando la Ley de Ohm. En el circuito en serie fluye tiene una corriente de 1 A. Por tanto, de acuerdo la ley de Ohm:

La diferencia de potencial a trav茅s de la resistencia R1 es
I 脳 R1 = 1 脳 1 = 1V
La diferencia de potencial a trav茅s de la resistencia R2 es
I 脳 R2 = 1 脳 2 = 2V
La diferencia de potencial a trav茅s de la resistencia R3 es
I 脳 R3 = 1 脳 3 = 3V
Por lo tanto, la tensi贸n total:
VAB = 1 V + 2 V + 3 V = 6 V
Considere una conexi贸n en serie de tres resistencias R1 , R2 y R3 con la corriente I que circula a trav茅s de ellos. Deje que el potencial caiga de A a B. Esta ca铆da potencial es la suma de las ca铆das de potencial individuales a trav茅s de cada resistencia individual.聽Entonces, seg煤n la ley de Ohm La ca铆da de potencial a trav茅s de R1 es
VR1 = I x R1
La ca铆da de potencial a trav茅s de R2 es
VR2 = I x R2
La ca铆da de potencial a trav茅s de R3 es
VR3 = I x R3
鈭 V = VR1 + VR2 + VR3
鈭碫 = I 脳 R1 + I 脳 R2 + I 脳 R3
Si la resistencia equivalente de las resistencias conectadas en serie en el circuito anterior es 饾憛EQ, entonces
饾憠 = 饾惣 脳 饾憛EQ
En caso de que existan n resistencias en la serie 饾憛1, 饾憛2 ....饾憛n, entonces la tensi贸n total a trav茅s de ellas es la suma de la diferencia de potencial individual en cada resistencia.
VT = VR1 + VR2 + ..... + VRn

En una combinaci贸n de resistencias en serie de N resistencias, si el valor resistivo de cada resistencia es diferente del otro, entonces el potencial en cada resistencia es diferente.

Aplicaciones

Cuando dos resistores de diferente valor de resistencia se conectan en serie, el voltaje a trav茅s de ellas es diferente, este m茅todo es la base para los circuitos divisores de voltaje.

Si una resistencia en un circuito divisor de voltaje se reemplaza con un sensor, entonces la cantidad de voltaje que se detecta se convierte en una se帽al el茅ctrica que se puede medir f谩cilmente. Los sensores utilizados frecuentemente son termistores y resistencias dependientes de la luz. En el termistor, la resistencia var铆a de acuerdo a la temperatura, por ejemplo, supongamos que el termistor tiene una resistencia de 20 k惟 a una temperatura de 20 掳C, el mismo termistor puede tener una resistencia de 150 惟 a una temperatura de 70 掳C, por lo tanto, la ca铆da de potencial en el termistor ser谩 diferente en funci贸n de la temperatura. Este cambio de resistencia de acuerdo con la temperatura se puede calibrar para encontrar el valor de la temperatura a partir de la ca铆da de potencial a trav茅s del termistor.

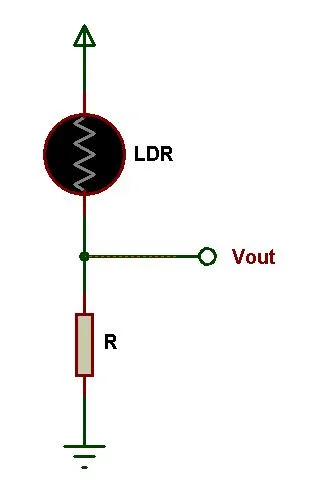

Otro sensor que utiliza un resistor en combinaci贸n en serie es el Photo Resistor o Light Dependent Resistor, es un resistor dependiente de la luz, la resistencia var铆a de acuerdo con la intensidad de la luz incidente en ellas. En ausencia de luz, el valor resistivo de una resistencia t铆pica dependiente de la luz es tan alta como 1 M惟, en presencia de luz, el valor de la resistencia dependiente de la luz cae a un valor peque帽o generalmente del orden de pocos ohmios. Esta variaci贸n en la resistencia en coordinaci贸n con la intensidad de la luz dar谩 como resultado a diferentes ca铆das de voltaje. La ca铆da de voltaje se puede calibrar para encontrar la presencia de luz de una determinada longitud de onda.
