🔎 ¿Qué es un Vernier?

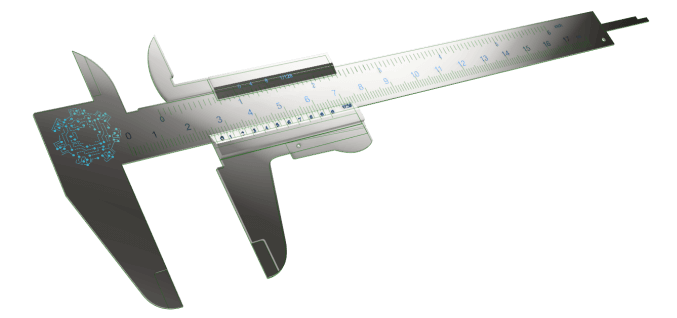

El calibre también conocido como calibrador vernier o pie de rey, es una de las herramientas que más se utiliza en los talleres para la medición de diversos objetos, así como para verificar que la medida es correcta. Existen diferentes modelos y tamaños de esta herramienta, también hay instrumentos vernier con diferentes resoluciones por ejemplo 5 centésimas, 2 centésimas y con el avance de la tecnología podemos encontrar vernier digital. El vernier consta de un par de reglas, una fija y una móvil o deslizante, el calibrador común permite medir dimensiones exteriores, interiores y profundidades de los objetos. La regla móvil o nonio tiene marcadas diez divisiones que abarcan nueve divisiones de la regla fija o principal, de tal forma que esto corresponde a 9/10 de una división de la regla principal.




⚙ Partes del Vernier

Dependiendo del Vernier puede variar las partes que tiene, la punta fija y punta móvil corresponden a la mordazas para medidas internas, la pata fija y pata móvil corresponde a la mordazas para medidas externas.

  • Pata Fija

Corresponde a la mordaza para medir el exterior de la pieza deseada.

  • Pata Móvil

 Corresponde a la mordaza para medir el exterior de las piezas, permite ajustar la superficie de medición debido al deslizamiento que tiene.

  • Punta Fija

Parte de la mordaza para medir interiormente la pieza deseada.

  • Punta Móvil

Parte de la mordaza para medir el interior de las piezas, permite ajustar la superficie de medición por medio del deslizamiento que tiene.

  • Impulsor

 También es conocido como botón de deslizamiento y freno, permite apoyar el dedo pulgar para desplazar el cursor.

  • Tornillo de fijación o freno

Tornillo situado en la mordaza móvil o punta móvil, al ser enroscado permite fijar la medida obtenida actuando sobre la lámina de ajuste.

  • Nonio

Escala del calibrador que otorga la precisión de la herramienta según su cantidad de divisiones, el nonio corresponde a la lectura de las fracciones de milímetros (parte inferior) o de pulgadas (parte superior) en que esté dividido.

  • Reglilla de profundidad

Se encuentra unida al cursor y permite tomar medidas de profundidad.




🔦 Uso del Calibrador Vernier

Para saber utilizar el vernier y obtener una lectura correcta se presentan dos formas de emplear el instrumento correspondiente al sistema métrico e inglés.

En el siguiente ejemplo podemos identificar visualmente la medida:




Nota: Clic en las imagenes para ampliar

  • Pie de rey o Vernier en milímetros (mm)

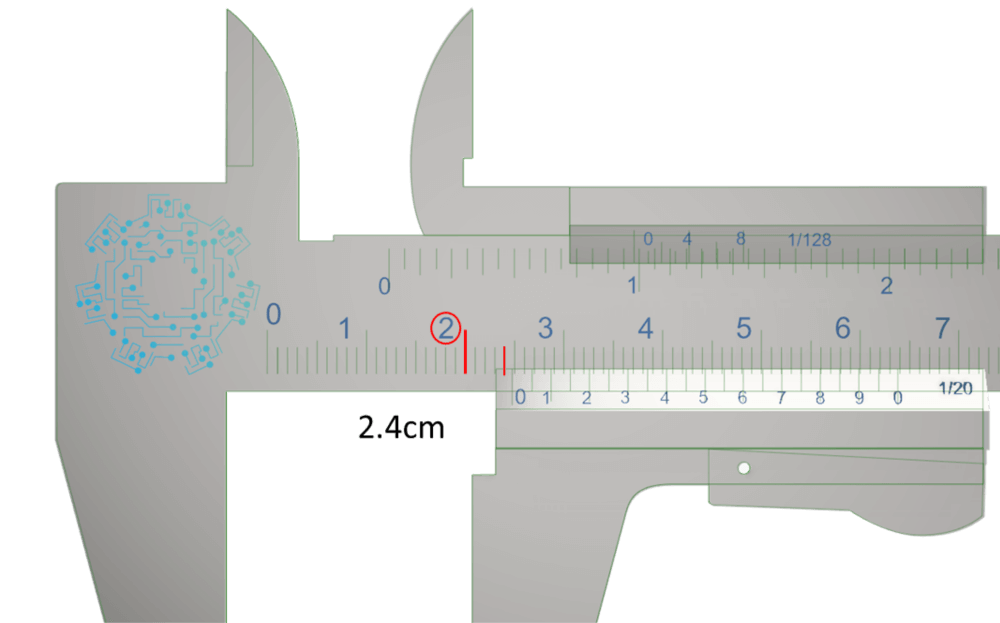

En la siguiente imagen se puede observar la pata móvil desplazada 2.4 centímetros (se considera como referencia el 0 del nonio), ahora se procede a utilizar el nonio para obtener las centésimas.

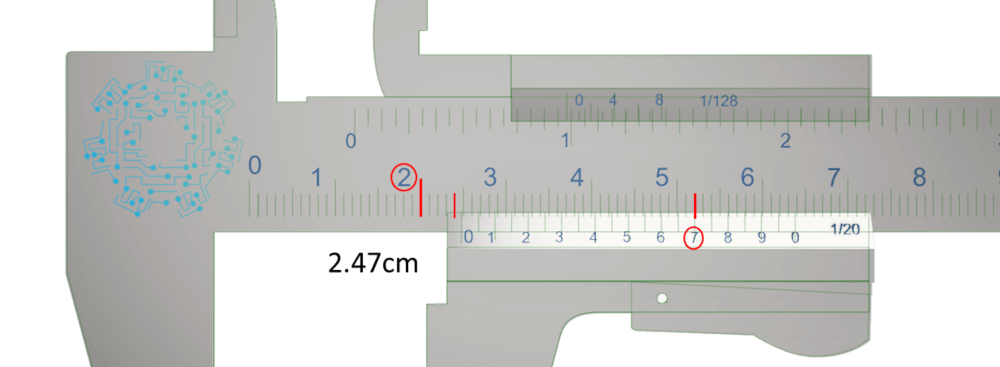

Para conocer las centésimas vamos a ver qué línea corresponde del nonio con la regla principal. Como resultado obtenemos que la pata móvil fue desplazada a 2.47 cm y así es como se obtiene el resultado de la medida.



  • Pie de rey o Vernier en pulgadas (in)

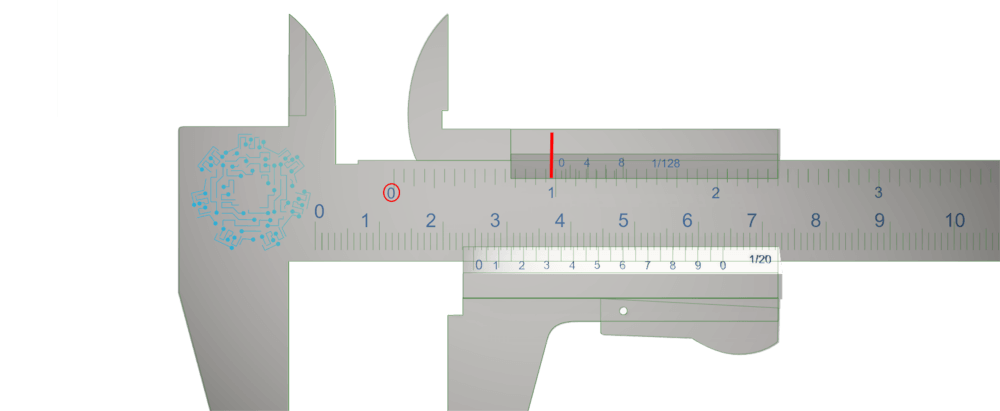

Para este caso tenemos dividida la regla principal en 16 secciones que completan una pulgada, tomando en cuenta como referencia el número 0 del nonio podemos observar que la siguiente figura corresponde a 0.9 in, pero para el caso de pulgadas vamos a considerarlo como 15/16. Las mediciones con números decimales se consideran en fracción, por ejemplo, si la pata móvil se desplaza 3 pulgadas más una sección entre 3 y 4 pulgadas, se deberá considerar 3 in + (x)/16, dónde x representa un número entre 1 a 15 dependiendo de las visiones del vernier.



15 / 16
= 0.9375

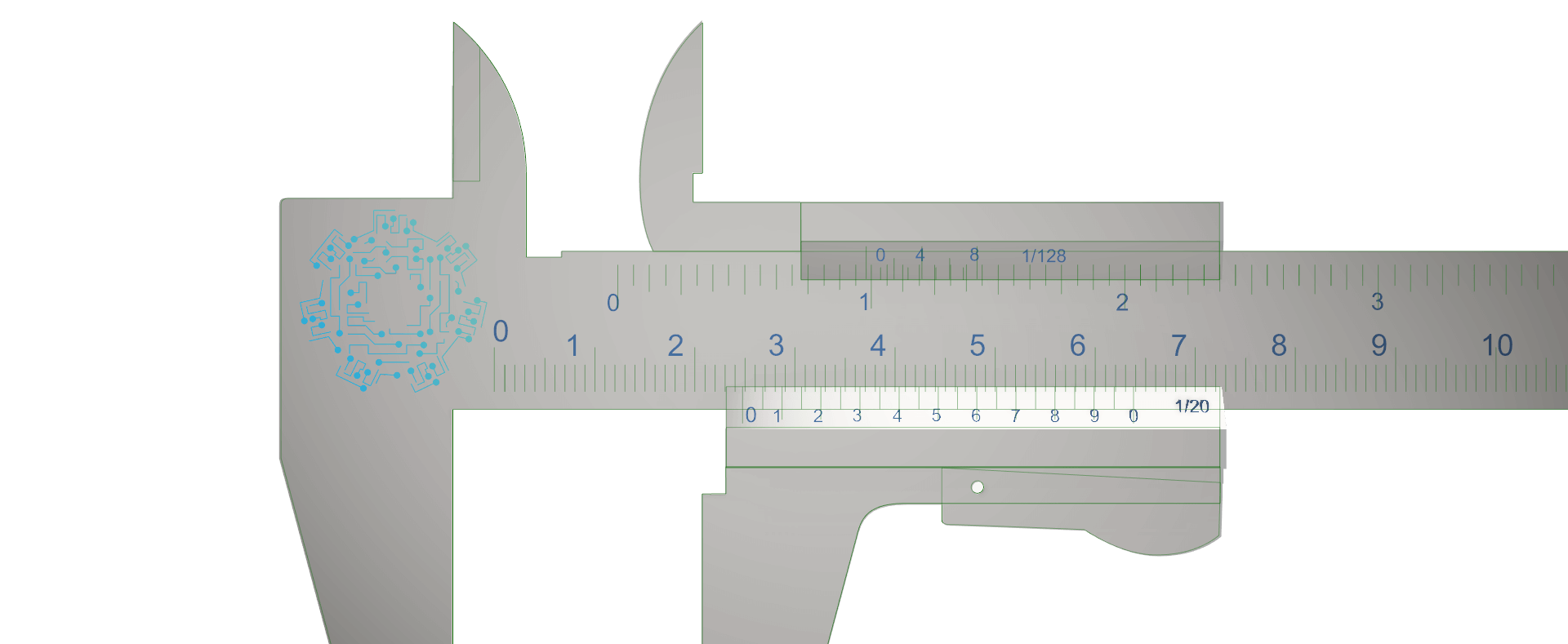

Ahora procedemos a emplear el nonio del vernier, para este caso en lugar de considerar 16 divisiones se deberán tomar en cuenta 128 divisiones. Por lo tanto podemos observar que la línea que coincide es aproximadamente 5, entonces deberemos considerar el valor como 5/128 in.



5 / 128
= 0.0390625

Finalmente realizamos la suma de las medidas tomadas; 15/16 + 5/128 = 0.9375 + 0.0390625 = 0.9765625 in, convirtiéndolo a centímetros son aproximadamente 2.48 cm.


📂 Tipos de Calibrador Vernier

Podemos diferencias distintos tipos de calibres, como son:

  • Calibrador vernier tipo M con ajuste fino: También conocido como vernier de barras de profundidades, se utiliza para medir pequeñas dimensiones interiores, podemos encontrar rangos de 130, 180 y 280 mm, todos con una resolución de 0.02 mm.

  • Calibrador vernier tipo CM: Este vernier tiene un cursor abierto y cuenta con un diseño de tal manera que las puntas de medición exteriores son posibles de utilizar en la medición de interiores.

  • Calibrador vernier con indicador de carátula (o cuadrante)

  • Calibradores vernier digitales: El avance de la tecnología permite facilitar la tarea en el uso de instrumentos de medición, es por ello que la electrónica digital es muy aplicada para las herramientas de medida. Estos calibradores emplean un sistema de detección de desplazamiento tipo capacitancia, permite una lectura fácil mediante una pantalla de cristal líquido mejor conocido como LCD, normalmente cuentan con una resolución de 0.01 mm pero puede variar según las especificaciones de la empresa que lo manufactura.

  • Calibradores vernier con ajuste fino: Diseñado especialmente para medir superficies externas, o bien para permitir solo mediciones internas con un alcance de 600 a 2000 mm y cuenta con un tornillo de fijación de ajuste fino.

  • Calibrador vernier con palpador ajustable de puntas desiguales: Este tipo de calibrador vernier permite ajustar verticalmente la punta de medición sobre la cabeza del brazo principal, por ello facilita mediciones en planos a diferentes niveles en piezas escalonadas.

  • Calibrador Kafer: Especialmente diseñado para la medición de espesor en objetos como plásticos, papel, cartón, alambres, hilos y cuerdas. Se pueden encontrar como análogos o digitales.

  • Calibrador vernier doble: De gran tamaño y precisión, empleado para la medición de engranajes.


🛃 Mantenimiento del Pie de Rey o Vernier

Debido a que es una herramienta que se utiliza en condiciones ambientales hostiles y al tener una estructura simple de fabricación se tiende a descuidar del correcto mantenimiento. Por esta razón, para obtener un mejor rendimiento de estos instrumentos de medición es necesario contar con reglas estandarizadas para un control de su mantenimiento.

Para el almacenamiento del vernier se recomienda que no esté expuesto al polvo, alta humedad o fluctuaciones extremas de temperatura. Es recomendable aplicar líquidos antioxidantes al cursor y a las caras de medición si la herramienta no se va a utilizar durante algún tiempo, también se recomienda revisar una vez cada mes para verificar si se encuentra en buenas condiciones.

Si se trabaja con sustancias químicas es recomendable evitar la entrada de vapores como ácido sulfúrico o ácido hidroclorhídrico al lugar en que se encuentra almacenado. Los calibradores deberán están colocados de modo que el brazo principal no se flexione y evitar que el vernier resulte dañado.
